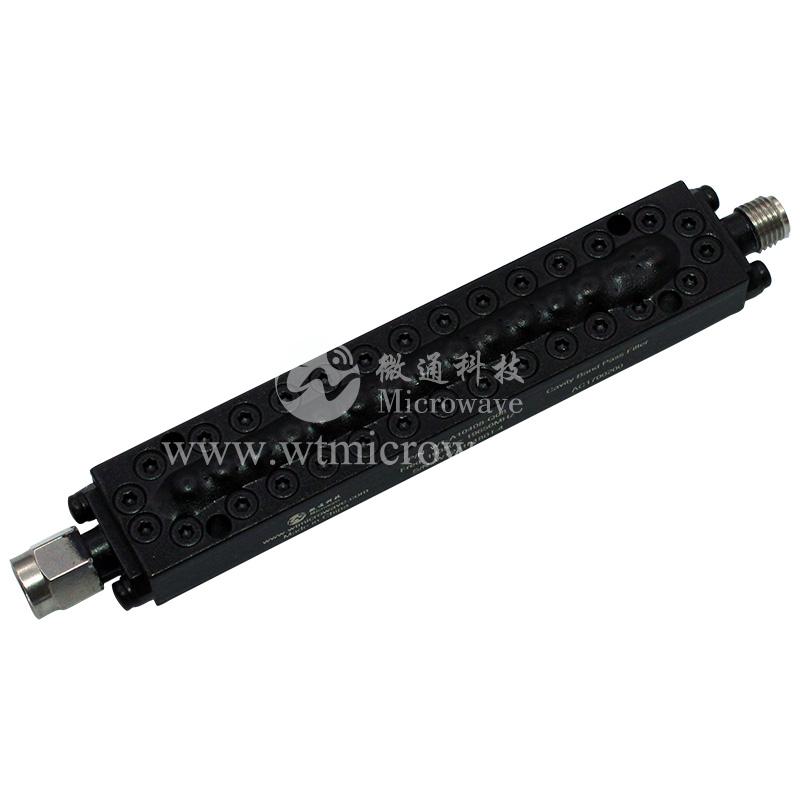

Filtro passa banda in cavità

N.

Voce

Parametri

1

Frequenza centrale (F0)

29200MHz

2

Frequenza di banda passante

29000 ~ 29400MHz ^**

3

Perdita di inserimento in banda passante

≤1.0dB

4

Ondulazione in banda passante

≤0.3dB

5

Perdita di ritorno in banda passante

≥20dB

6

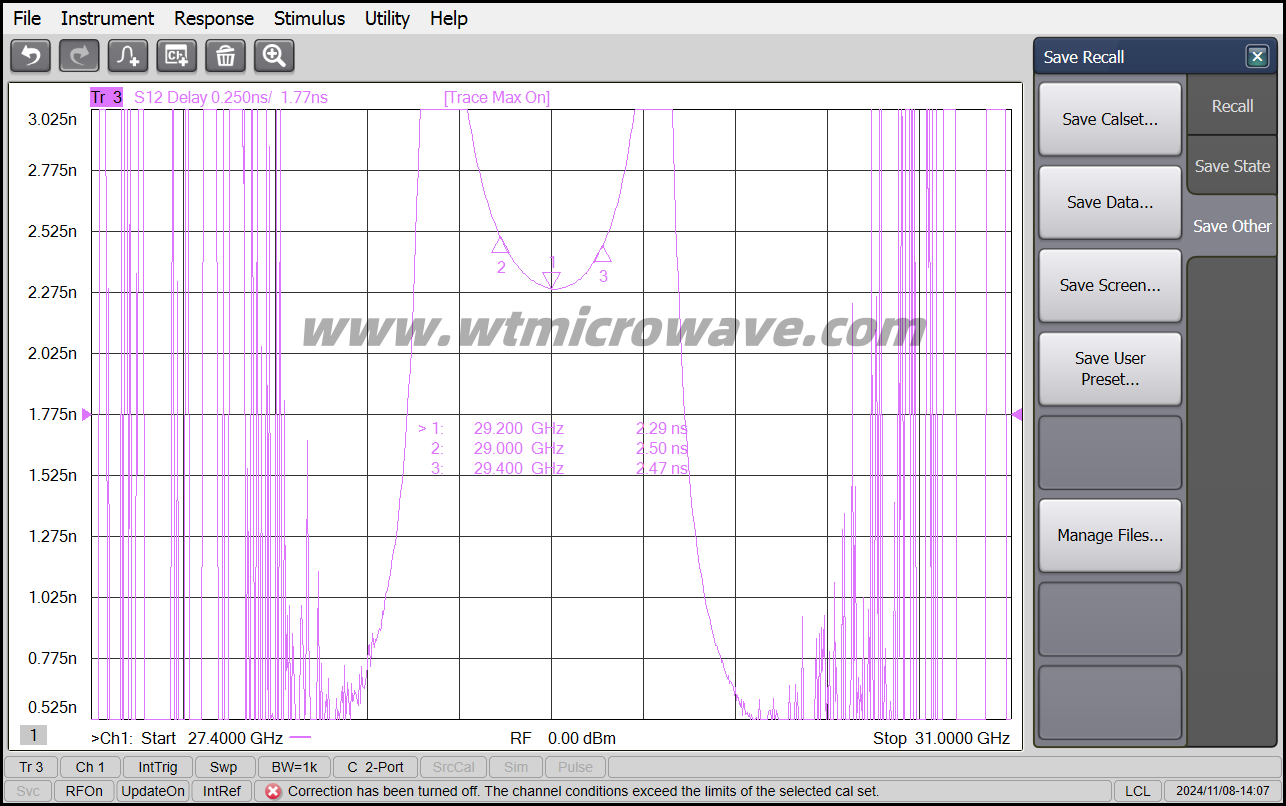

Variazione del ritardo di gruppo in banda passante

≤0.5ns

7

Reiezione in banda di arresto

≥80dB @ DC ~ 28050MHz

≥70dB @ 30350 ~ 30650MHz

≥80dB @ 30650 ~ 40000MHz

8

Impedenza

50 Ω

9

Potenza ammissibile

5.0W Max.

10

Connettore

Ingresso: 2.92mm(K)-Maschio / Uscita: 2.92mm(K)-Femmina

11

Finitura superficiale

Verniciatura nera

12

Intervallo di temperatura

-50℃ ~ +85℃

13

Materiale

Custodia: H62 Lega di rame

Coperchio: H62 Lega di rame

Vite di accordo: H62 Lega di rame

Connettore: Acciaio inossidabile

Altre viti: Acciaio inossidabile

14

Dimensioni

70*16*8mm

15

Peso netto

0.067 KG
