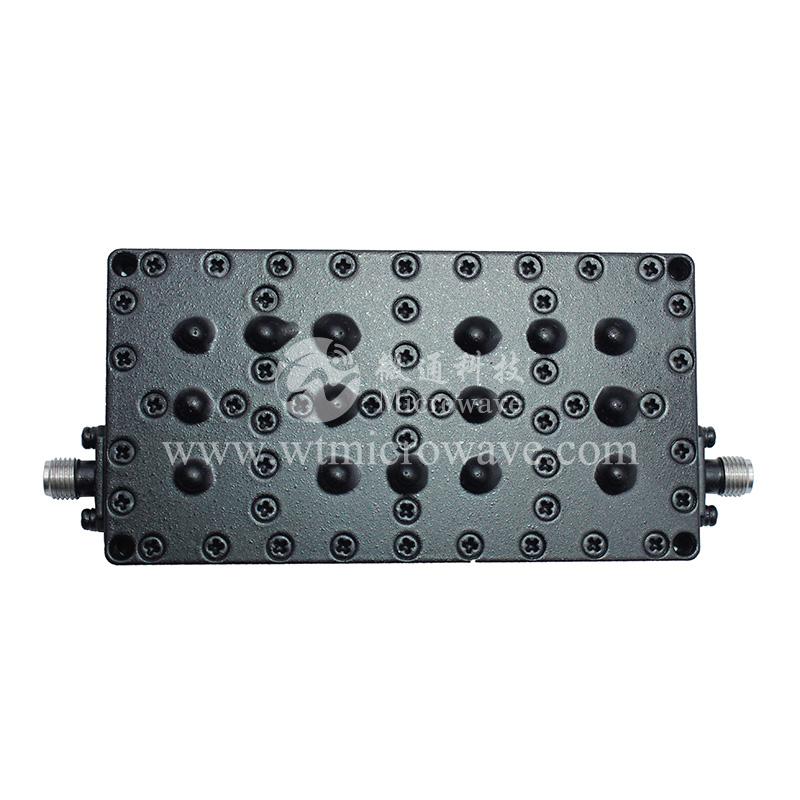

Filtro passa banda in cavità

N.

Voce

Parametri

1

Frequenza centrale (F0)

7180MHz

2

Frequenza di banda passante

7155 ~ 7205MHz ^**

3

Perdita di inserimento in banda passante

≤1.8dB

4

Ondulazione in banda passante

≤0.5dB

5

Perdita di ritorno in banda passante

≥20dB

6

Reiezione in banda di arresto

≥80dB @ DC ~ 7040MHz

≥40dB @ 7040 ~ 7105MHz

≥40dB @ 7255 ~ 7320MHz

≥80dB @ 7320 ~ 15000MHz

7

Impedenza

50 Ω

8

Potenza ammissibile

20W Max.

9

Connettore

SMA-Femmina

10

Finitura superficiale

Verniciatura nera

11

Intervallo di temperatura

-10℃ ~ +50℃

12

Materiale

Custodia: H62 Lega di rame

Coperchio: H62 Lega di rame

Vite di accordo: H62 Lega di rame

Connettore: Acciaio inossidabile

Altre viti: Acciaio inossidabile

13

Dimensioni

89*47*9.5mm

14

Peso netto

0.21 KG
