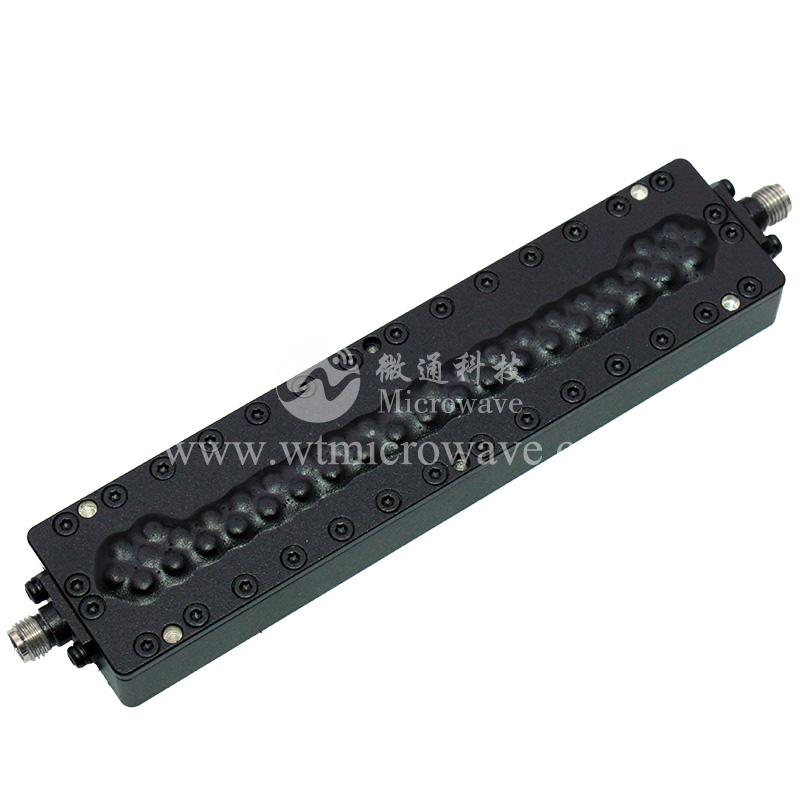

Filtro passa banda pettine

N.

Voce

Parametri

1

Frequenza centrale (F0)

7750MHz

2

Frequenza di banda passante

5000 ~ 10500MHz ^**

3

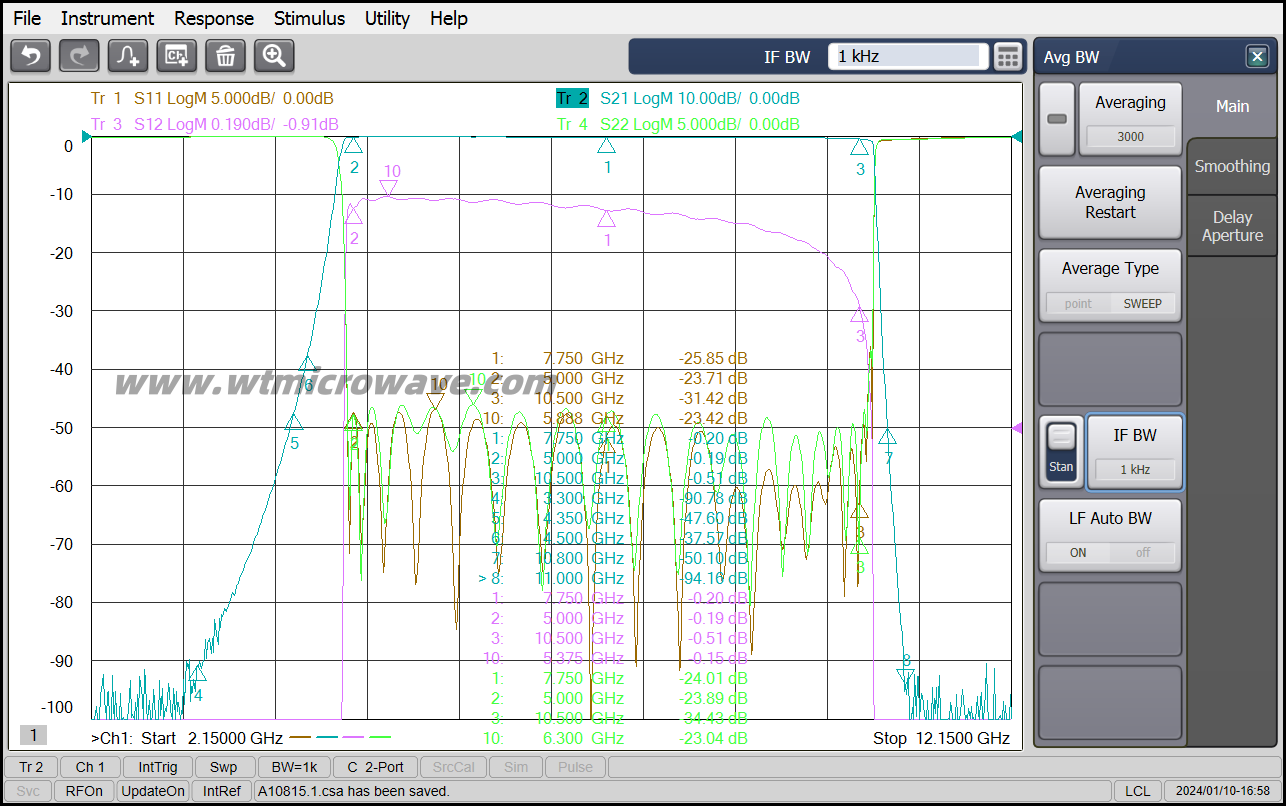

Perdita di inserimento in banda passante

≤0.8dB

4

Ondulazione in banda passante

≤0.55dB

5

Perdita di ritorno in banda passante

≥18dB

6

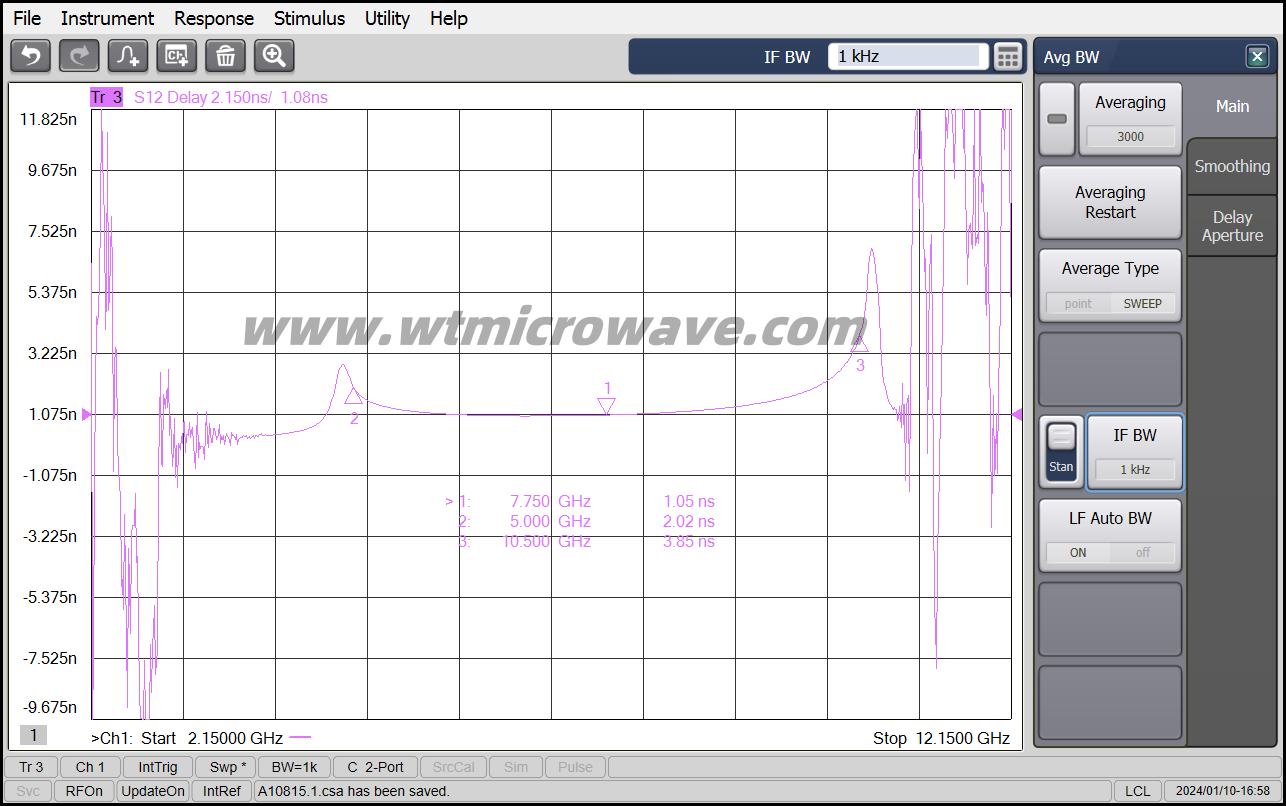

Ritardo di gruppo

≤4.1ns @ 5000 ~ 10500MHz

≤1.3ns @ 7750MHz

7

Variazione del ritardo di gruppo

≤3.1ns @ picco-picco nell'intervallo 5000 ~ 10500MHz

8

Reiezione in banda di arresto

≥80dB @ DC ~ 3300MHz

≥40dB @ 3300 ~ 4350MHz

≥30dB @ 4350 ~ 4500MHz

≥40dB @ 10800 ~ 11000MHz

≥80dB @ 11000 ~ 14000MHz

9

Impedenza

50 Ω

10

Potenza ammissibile

5.0W Max.

11

Connettore

SMA-Femmina

12

Finitura superficiale

Verniciatura nera

13

Intervallo di temperatura

-30℃ ~ +70℃

14

Materiale

Custodia: H62 Lega di rame

Coperchio: H62 Lega di rame

Vite di accordo: H62 Lega di rame

Connettore: Acciaio inossidabile

Altre viti: Acciaio inossidabile

15

Dimensioni

120*28*12.5mm

16

Peso netto

0.209 KG
