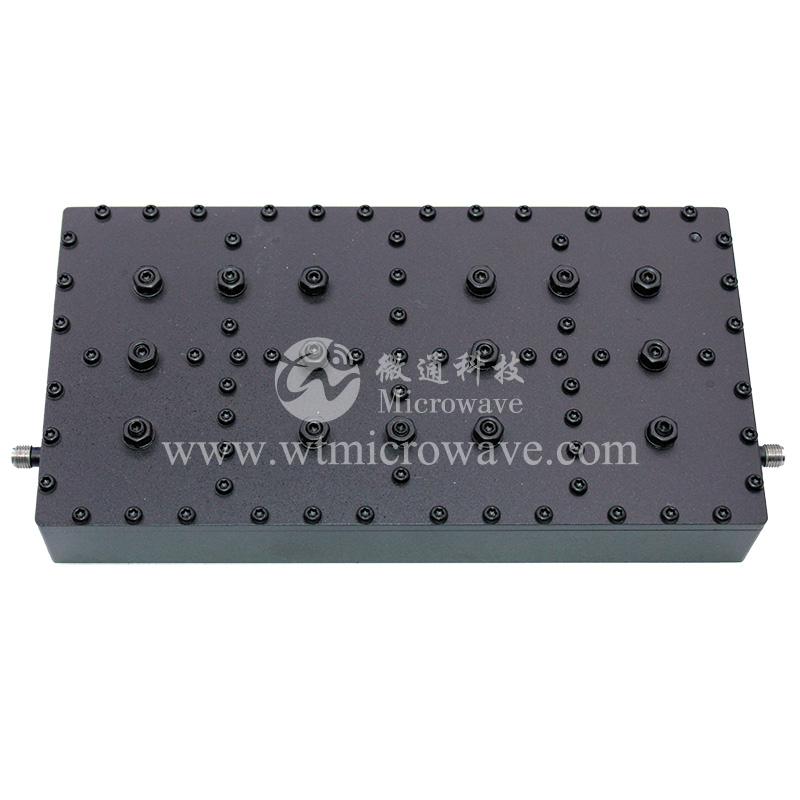

Filtr pasmowoprzepustowy wnęki

Lp.

Pozycja

Parametry

1

Częstotliwość środkowa (F0)

2060MHz

2

Szerokość pasma przepustowego

20MHz (2050 ~ 2070MHz) ^**

3

Straty wtrąceniowe w paśmie przepustowym

≤0.7dB

4

Falistość w paśmie przepustowym

≤0.3dB

5

Straty odbiciowe w paśmie przepustowym

≥20dB

6

Tłumienność w paśmie zaporowym

≥30dB @ F0±30MHz (DC ~ 2030MHz , 2090 ~ 5000MHz)

7

Impedancja

50 Ω

8

Dopuszczalna moc

20W Maks.

9

Złącze

SMA-Żeńskie

10

Obróbka powierzchni

Farba czarna

11

Zakres temperatur

-20℃ ~ +60℃

12

Materiał

Obudowa: 6061 Stop aluminium

Pokrywa: LY12 Stop aluminium

Śruba strojeniowa: H62 Stop miedzi

Kolumna rezonansowa: H59 Stop miedzi

Złącze: Stal nierdzewna

Inne śruby: Stal nierdzewna

13

Wymiary

181*93*27mm

14

Masa netto

0.598 KG
