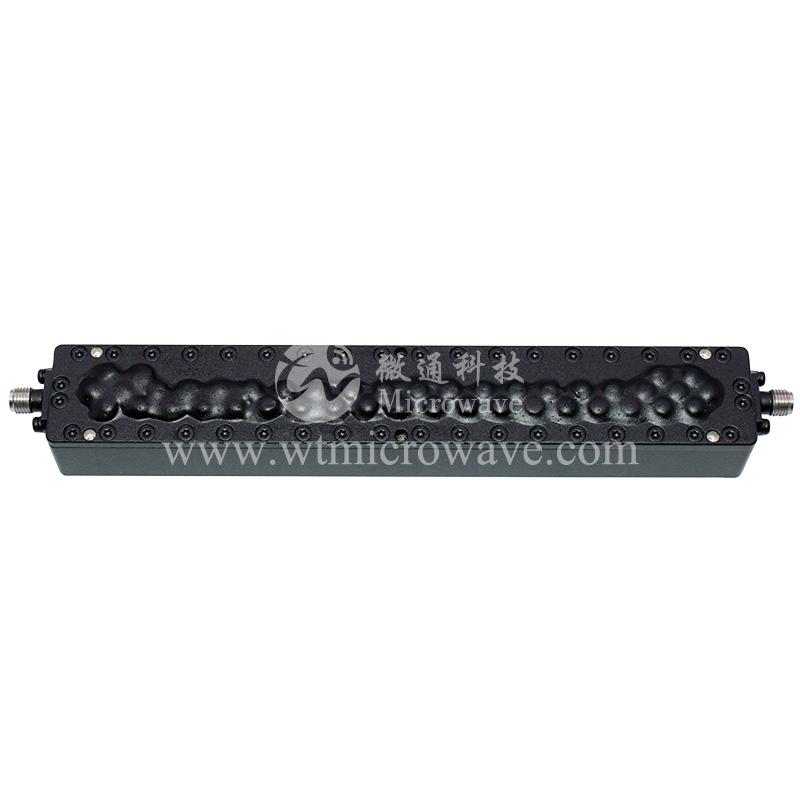

Filtro passa banda pettine

N.

Voce

Parametri

1

Frequenza centrale (F0)

4250MHz

2

Frequenza di banda passante

3000 ~ 5500MHz ^**

3

Perdita di inserimento in banda passante

≤0.7dB

4

Ondulazione in banda passante

≤0.45dB

5

Perdita di ritorno in banda passante

≥18dB

6

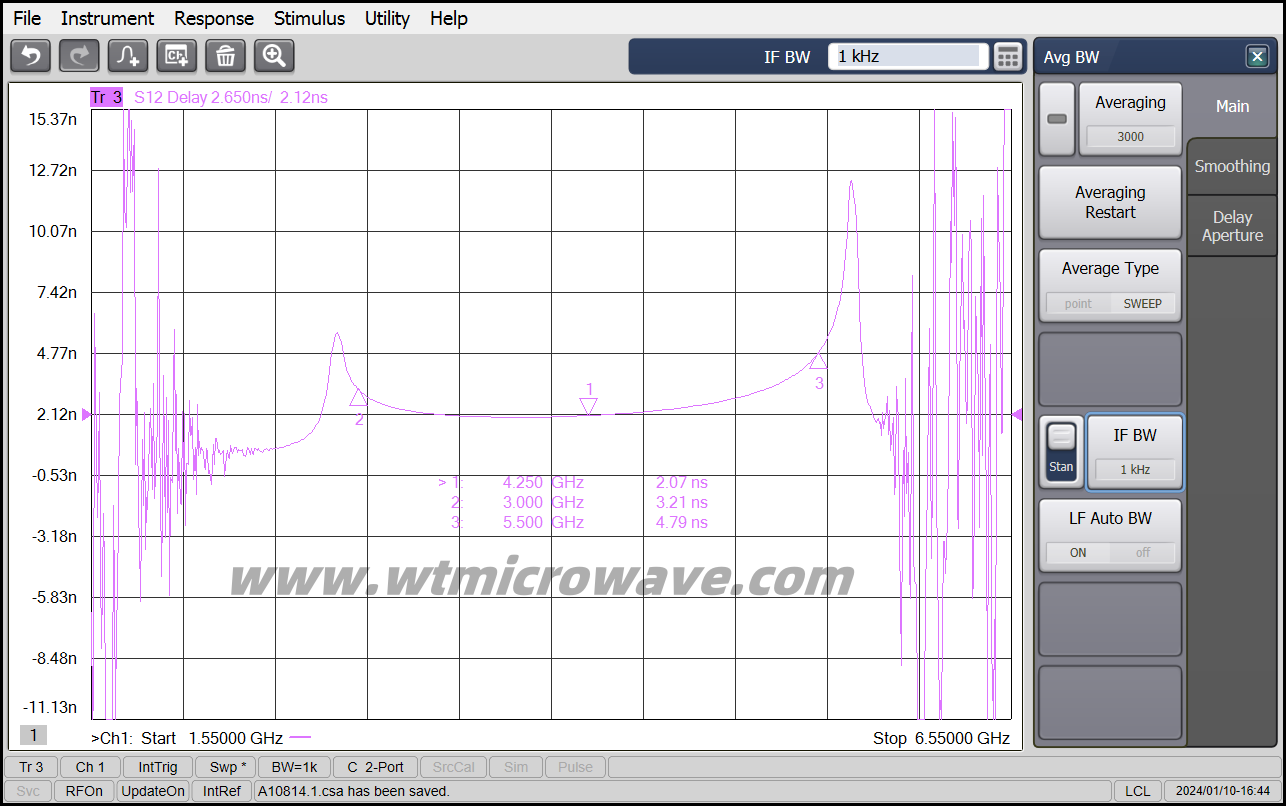

Ritardo di gruppo

≤5.0ns @ 3000 ~ 5500MHz

≤2.3ns @ 4250MHz

7

Variazione del ritardo di gruppo

≤3.1ns @ picco-picco nell'intervallo 3000 ~ 5500MHz

8

Reiezione in banda di arresto

≥80dB @ DC ~ 2200MHz

≥55dB @ 2200 ~ 2500MHz

≥45dB @ 5800 ~ 5900MHz

≥80dB @ 5900 ~ 12500MHz

9

Impedenza

50 Ω

10

Potenza ammissibile

5.0W Max.

11

Connettore

SMA-Femmina

12

Finitura superficiale

Verniciatura nera

13

Intervallo di temperatura

-30℃ ~ +70℃

14

Materiale

Custodia: H62 Lega di rame

Coperchio: H62 Lega di rame

Vite di accordo: H62 Lega di rame

Connettore: Acciaio inossidabile

Altre viti: Acciaio inossidabile

15

Dimensioni

130*27*15mm

16

Peso netto

0.255 KG
