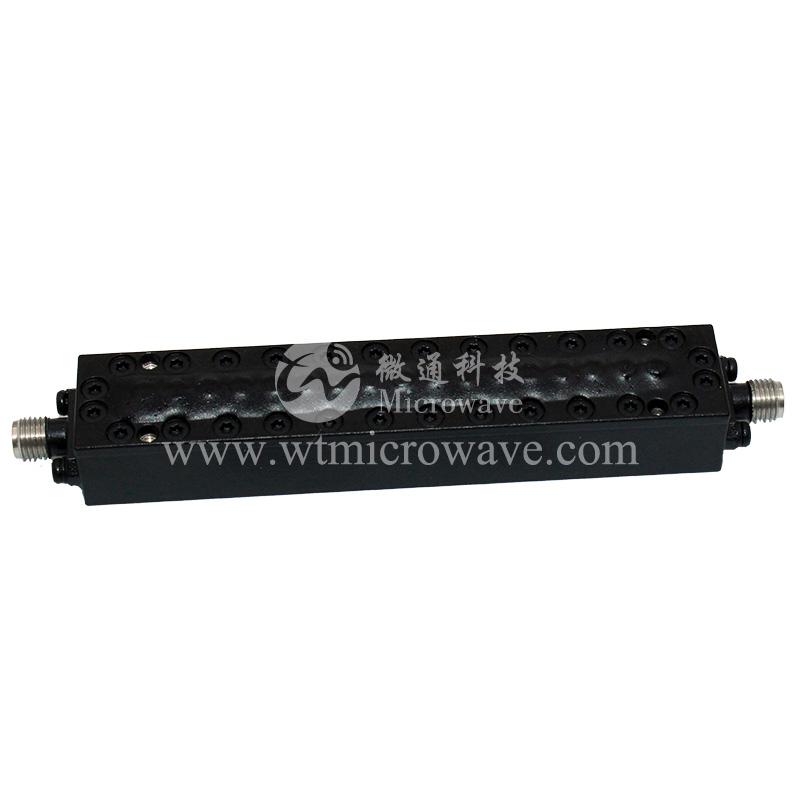

キャビティバンドパスフィルター

No.

項目

パラメータ

1

中心周波数(F0)

4500MHz

2

通過帯域周波数

4400 ~ 4600MHz ^**

3

通過帯域挿入損失

≤1.0dB

4

通過帯域リップル

≤0.35dB

5

通過帯域反射減衰量

≥23dB

6

阻止帯域減衰量

≥80dB @ DC ~ 4150MHz

≥70dB @ 4150 ~ 4200MHz

≥70dB @ 4800 ~ 4850MHz

≥80dB @ 4850 ~ 14000MHz

7

インピーダンス

50 Ω

8

電力容量

10W 最大

9

コネクタ

SMA-メス

10

表面処理

黒色塗装

11

使用温度範囲

-40℃ ~ +70℃

12

材質

筐体: H62 銅合金

カバー: H62 銅合金

調整ねじ: H62 銅合金

コネクタ: ステンレス

その他ねじ: ステンレス

13

外形寸法

90*17*13mm

14

正味重量

0.117 KG
