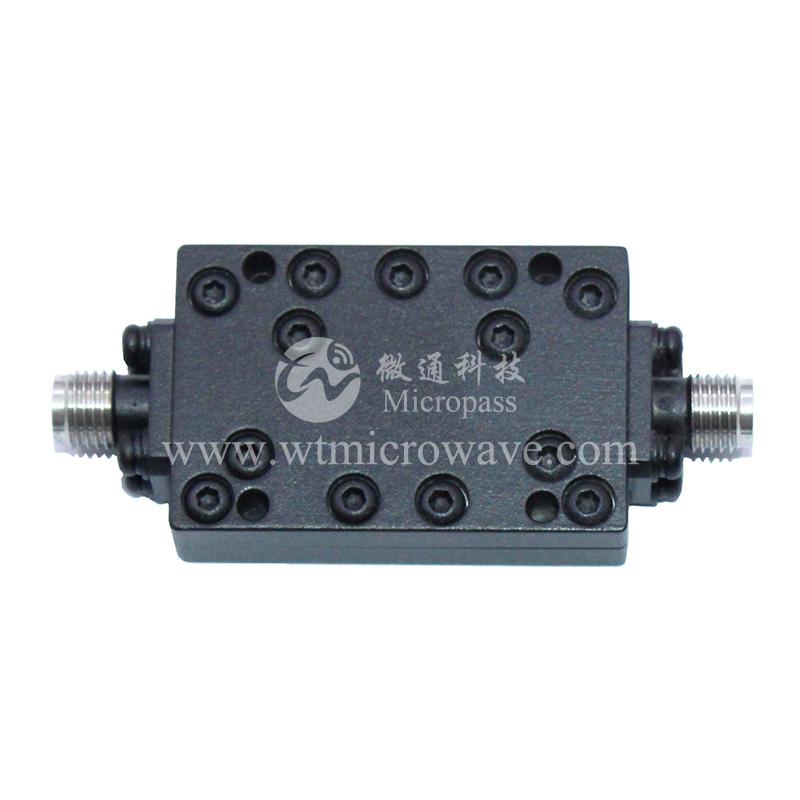

中断されたストリップラインローパスフィルター

No.

項目

パラメータ

1

遮断周波数

4.0GHz

2

通過帯域周波数

DC ~ 4.0GHz

3

通過帯域挿入損失

≤1.0dB @ DC ~ 3.8GHz

≤1.5dB @ 3.8 ~ 4.0GHz

4

通過帯域VSWR

≤1.3:1

5

阻止帯域減衰量

≥60dB @ 4.5 ~ 12.3GHz

6

インピーダンス

50 Ω

7

電力容量

15W 最大

8

コネクタ

SMA-メス

9

表面処理

導電酸化 または 黒色塗装

10

使用温度範囲

-55℃ ~ +85℃

11

材質

筐体: 6061 アルミニウム合金

コネクタ: ステンレス

ねじ: ステンレス

12

外形寸法

35*23*10mm

13

正味重量

0.025 KG
