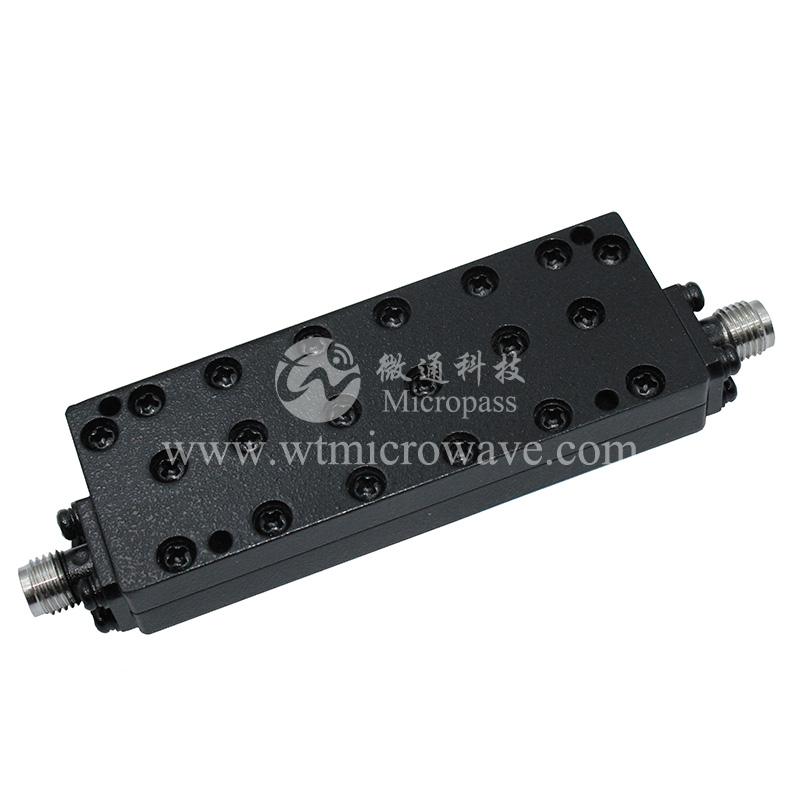

中断されたストリップラインローパスフィルター

No.

項目

パラメータ

1

遮断周波数

1.75GHz

2

通過帯域周波数

DC ~ 1.75GHz

3

通過帯域挿入損失

≤1.0dB @ DC ~ 1.65GHz

≤1.5dB @ 1.65 ~ 1.75GHz

4

通過帯域VSWR

≤1.3:1

5

阻止帯域減衰量

≥60dB @ 2.1 ~ 5.8GHz

6

インピーダンス

50 Ω

7

電力容量

15W 最大

8

コネクタ

SMA-メス

9

表面処理

導電酸化 または 黒色塗装

10

使用温度範囲

-55℃ ~ +85℃

11

材質

筐体: 6061 アルミニウム合金

コネクタ: ステンレス

ねじ: ステンレス

12

外形寸法

64*24*10mm

13

正味重量

0.045 KG
