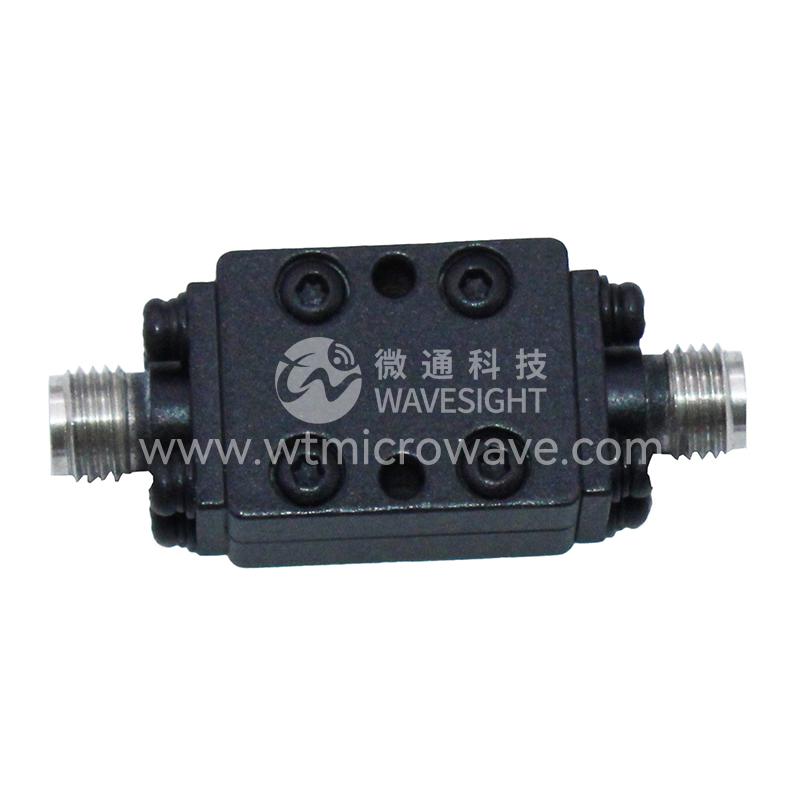

悬置基片带线高通滤波器

序号

项目

参数

1

截止频率

8.5GHz

2

通带频率

8.5 ~ 28GHz

3

通带插入损耗

≤1.5dB @ 8.5 ~ 8.8GHz

≤1.0dB @ 8.8 ~ 28GHz

4

通带驻波比(VSWR)

≤1.5:1

5

阻带衰减

≥50dB @ DC ~ 7.1GHz

6

阻抗

50 Ω

7

功率容量

15W 最大值

8

连接器

SMA-母头

9

表面处理

导电氧化 或 黑色喷漆

10

工作温度

-55℃ ~ +85℃

11

材料

外壳: 6061 铝合金

连接器: 不锈钢

螺钉: 不锈钢

12

外形尺寸

19*15*10mm

13

净重

0.013 KG
